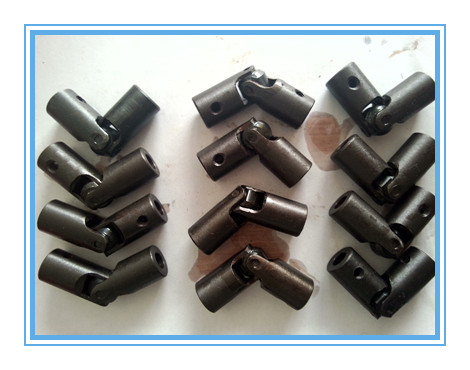

鎮江海誠聯軸器廠專業生產WS/WSD型十字萬向軸聯軸器

WS，WSD型十字軸式萬向聯軸器利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并可靠地傳遞轉矩和運動。能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。主要用于傳遞運動和小轉矩，適用于聯接兩軸軸線夾角β≤45°的傳動軸系；傳遞公稱轉矩11.2～1120N·m。 十字軸式萬向聯軸器的優點及計算轉矩: 十字軸式萬向聯軸器，這種聯軸器可以允許兩軸間有較大的夾角(夾角α****可達35°～45°)，而且在機器運轉時，夾角發生改變?nèi)钥烧�常傳動；但�?dāng)α過大時，傳動效率會顯著降低。這種聯軸器的缺點是：當主動軸角速度ω1α為常數時，從動軸的角速度ω3并不是常數，而是在一定范圍內(ω1cosα≤ω3≤ω1/cosα)變化，因而在傳動中將產生附加動載荷。為了改善這種情況，常將十字軸式萬向聯軸器成對使用，但應注意安裝時必須保證Ol軸、O3軸與中間軸之間的夾角相等，并且中間軸的兩端的叉形接頭應在同一平面內。只有這種雙萬向聯軸器才可以得到ω1=ω3。 小型萬向聯軸器用來傳遞不在同一條軸線上的運動，有單型（WSD）、雙型（WS）、可伸縮型（WSS）、矯正機用（WHL、WSL）；材料有45#鋼、40Cr、不銹鋼等；表面可作發黑、鍍鎳、鍍鋅等處理。 WSD小型萬向節聯軸器的材料：WSD十字軸采用了合金鋼（40Cr、40CrNi、20CrMo、20CrMnVB）制造，熱處理后硬度58～62HRC，其他個 零件均采用35或45鋼制造并經熱處理48～52 HRC 。WSD聯軸器兩端連接形式：兩端采用相同孔形時，有圓柱孔、帶鍵槽圓柱孔 、四方形孔；兩端采用不同孔形時，有圓柱孔與帶鍵槽圓柱孔、有圓柱孔與四方形孔、帶鍵槽圓柱孔與與四方形孔等三種.
