常見十字軸式萬向聯軸器基礎點：
1、特點：角向補償量較大
2、兩軸線夾角：這也是其****的特點，其結構有較大的角向補償能力，結構緊湊，傳動效率高。不同結構型式萬向聯軸器兩軸線夾角不相同，一般在5°-45°之間。
3、結構型式：萬向聯軸器有多種結構型式，例如：十字軸式、球籠式、球叉式、凸塊式、球銷式、球鉸式、球鉸柱塞式、三銷式、三叉桿式、三球銷式、鉸桿式等；最常用的為十字軸式，其次為球籠式。在實際應用中，根據所傳遞轉矩大小，分為重型、中型、輕型和小型。
4、作用：緩沖、減振和提高軸系動態性能
5、材料：45號鋼等

目前我們客戶常用的萬向聯軸器為SWC十字萬向軸聯軸器
SWC十字軸式萬向聯軸器為無螺栓結構，軸承固定不用螺栓，避免了因螺栓剪斷而破壞的薄弱環節，延長使用壽命，便于維護。適用于軋鋼機械、起重運輸機械及其他重型機械，聯接兩個不同軸線的傳動軸系，回轉直徑100～620mm；傳遞公稱轉矩1.25～1000kN·m，軸線折角15°～25°

SWC十字萬向軸聯軸器JB/T5513-91具體型號如下
BH型標準伸縮焊接式萬向聯軸器
BF型標準伸縮法蘭式萬向聯軸器
BF型大規格標準法蘭式萬向聯軸器
DH型短伸縮焊接式萬向聯軸器
CH型長伸縮焊接式萬向聯軸器
WH型無伸縮焊接式萬向聯軸器
WF型無伸縮法蘭式萬向聯軸器
WF型大規格無伸縮法蘭式萬向聯軸器
WD型無伸縮短式萬向聯軸器
WD型大規格無伸縮短式萬向聯軸器

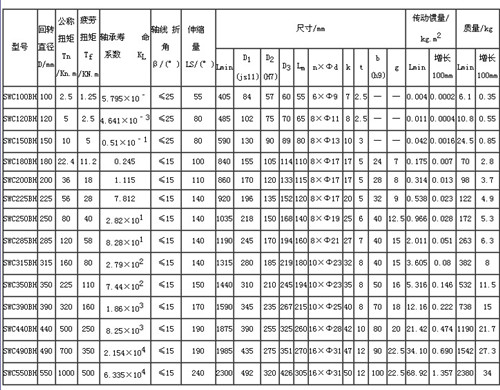

SWC-BH型萬向聯軸器規格
